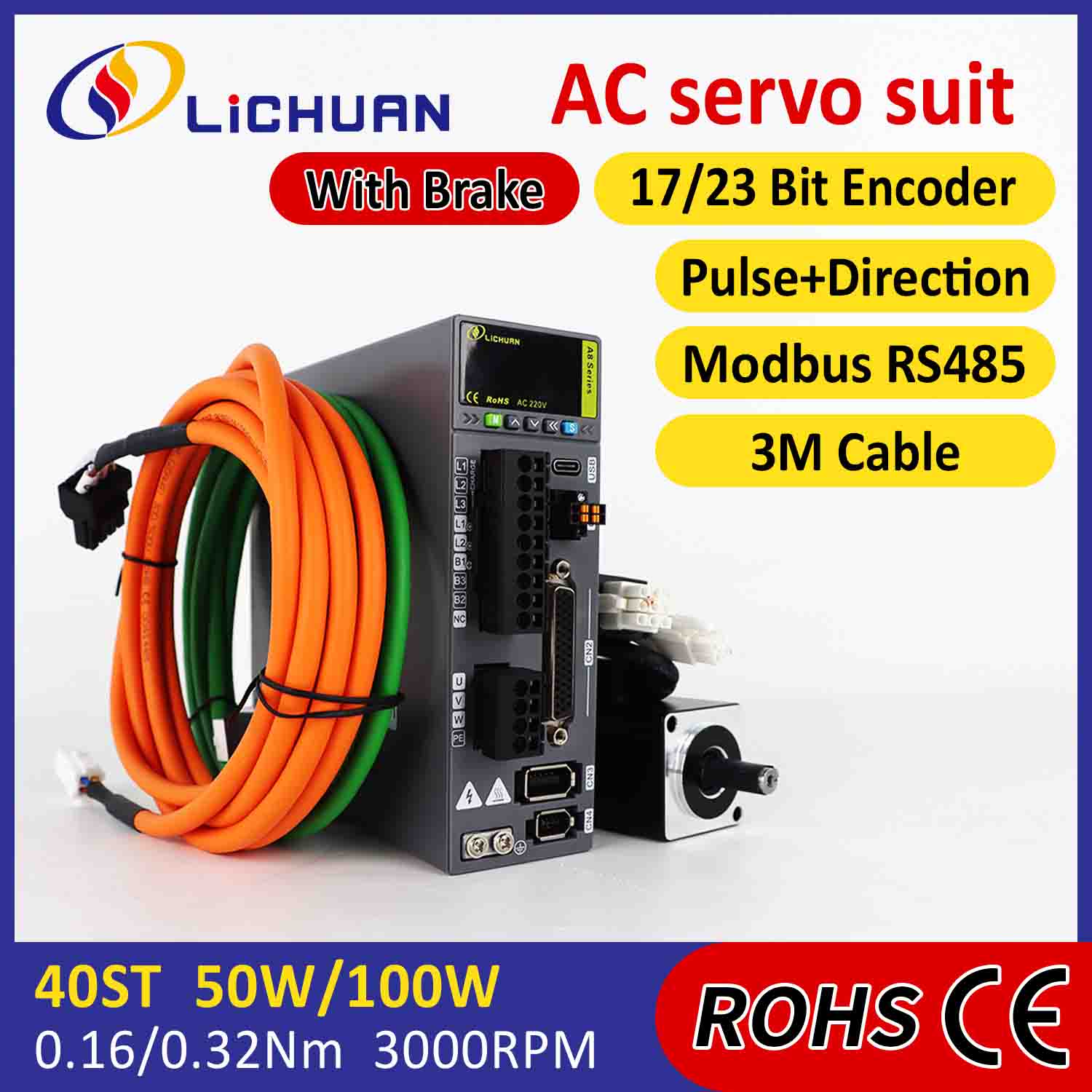

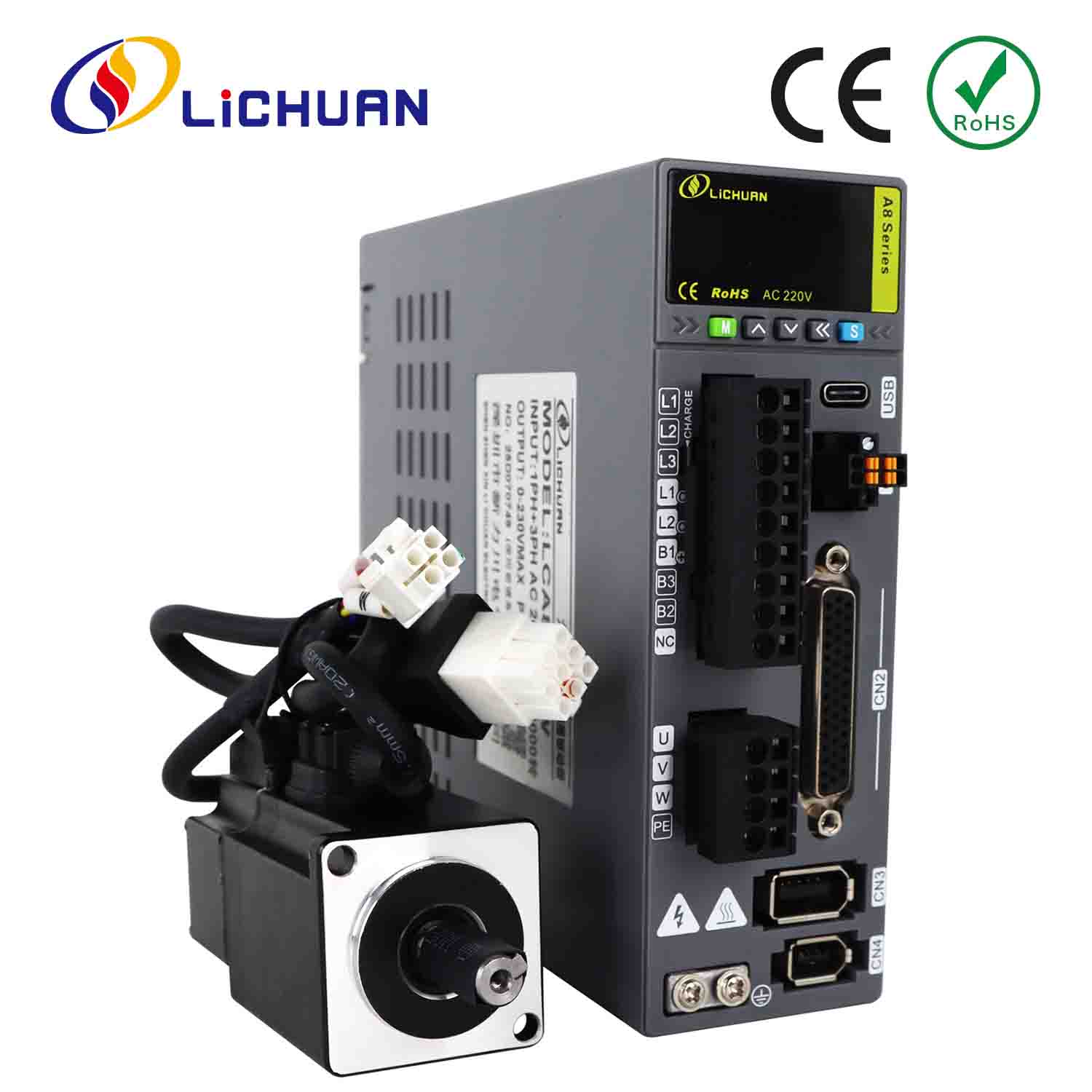

Lichuan AC サーボ モーター ドライバー キット A8 高精度 STO ABZ 100W 0.32N.m 220V 1.1A 3000RPM IP65

Lichuan A8 高精度 STO ABZ AC サーボ モーター ドライバー キット – CNC、ロボティクス、オートメーション システム用の高精度モーション コントロール

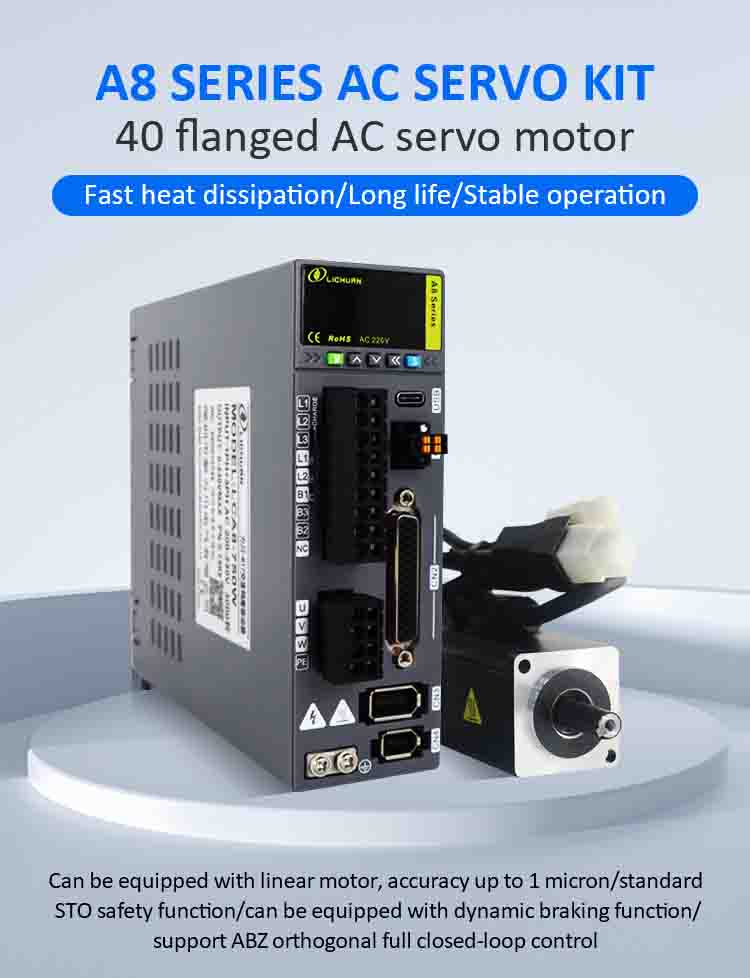

Lichuan A8 シリーズ サーボ モーター ドライバーの利点:

ハイライト:

1.リニアモーターの搭載が可能で、最高精度を実現1ミクロン

2.標準STO安全機能

3.安全性と信頼性を高めるダイナミックブレーキ機能のオプション

4.サポートABZ直交パルスフルクローズドループ制御

機能:

1.17 ビットおよび 23 ビットのインクリメンタルおよびアブソリュート エンコーダをサポートします。

2.位置、速度、トルク、位置/トルク、位置/速度、速度/トルク、位置/速度/トルクの7つの制御モードをサポートします。

3.内部 24V 電圧出力: DI ポートとパルスポートに電力を供給できるため、外部 24V 電源が不要になります。

4.ABZ 位相パルス分周フィードバックをサポートします。

5.16 個の仮想 DI ポートと 16 個の仮想 D0 ポート: 通信制御を使用する場合、DI ポートや D0 ポートの不足を心配する必要はありません。

6.16 内部速度セグメントと 16 内部位置セグメント: 自動サイクル動作が利用可能で、485 通信制御がより柔軟になります。

7.モーターの自己学習をサポート：さまざまなメーカーのモーターで使用できます。

8.サポート485バス通信、標準の MODBUS RTU プロトコルを使用します。

9.アナログ信号制御、サポート入力 2 アナログ入力、12 ビット解像度、入力範囲 -10 ～ +10V.

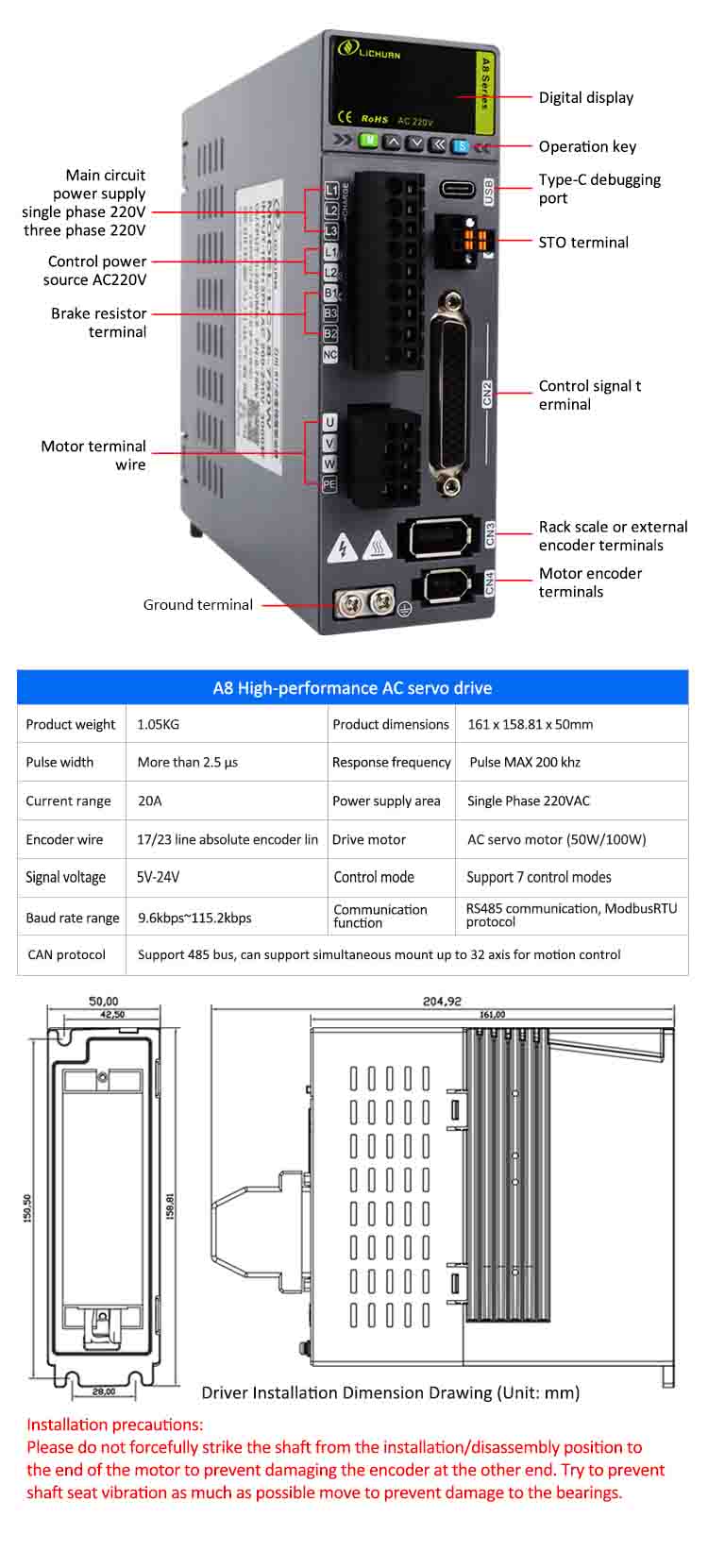

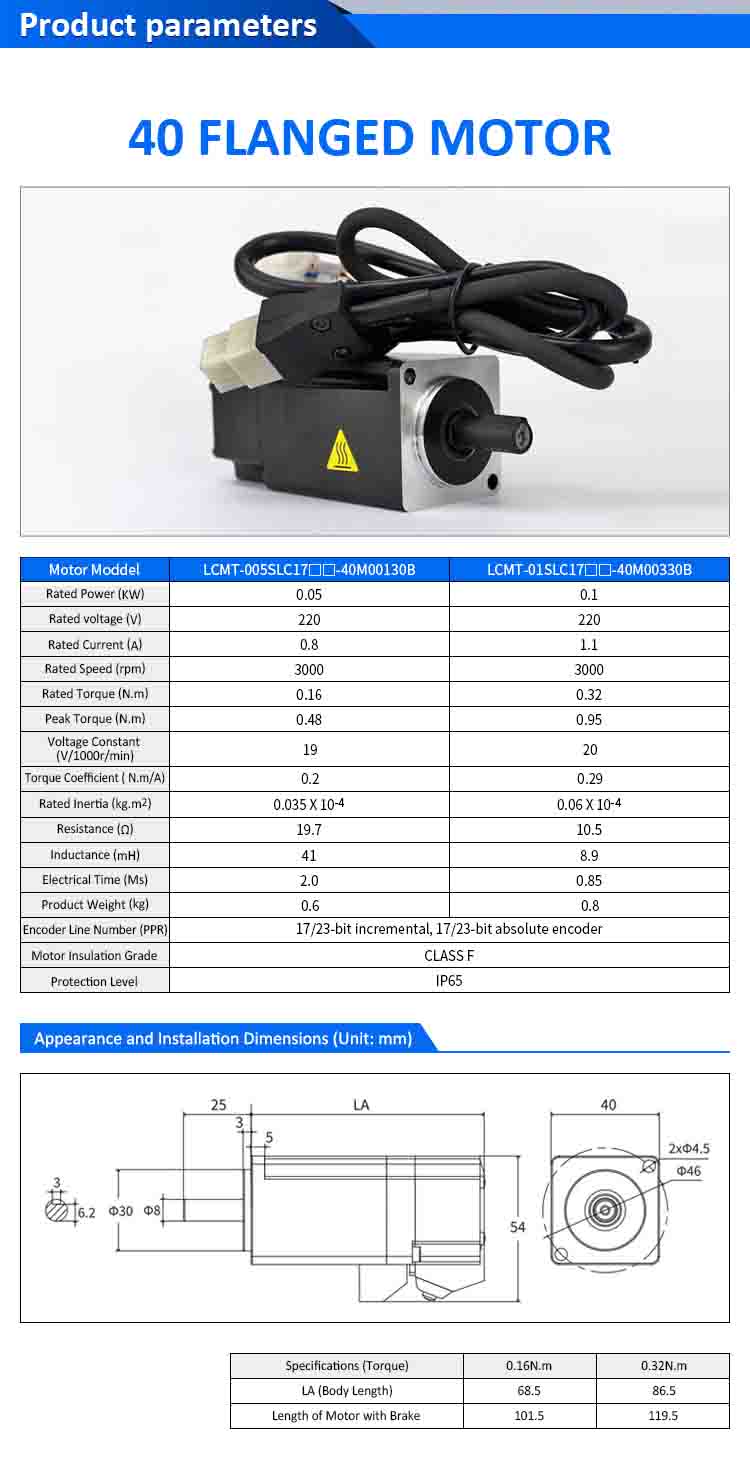

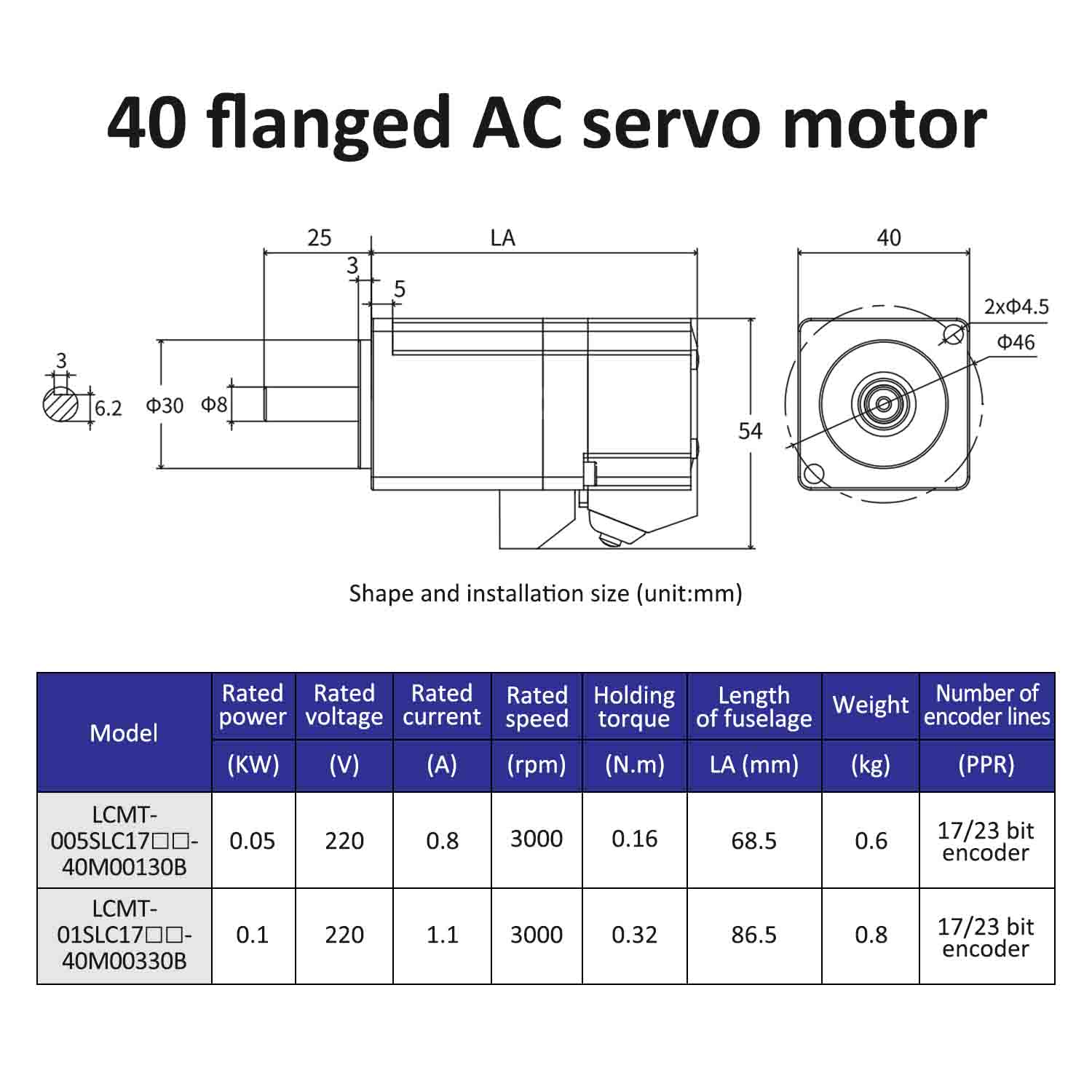

製品基本情報

製品の特徴

1.高精度ABZエンコーダフィードバック

• 正確な位置検出を保証します

• CNCやモーションコントローラ向けの安定したパルス出力

• 累積誤差を削減し、再現性を向上させます。

2. STO の安全保護

• セーフトルクオフ(STO)対応

• 緊急事態における即時トルク遮断

• 故障時にオペレーターと機器を保護します

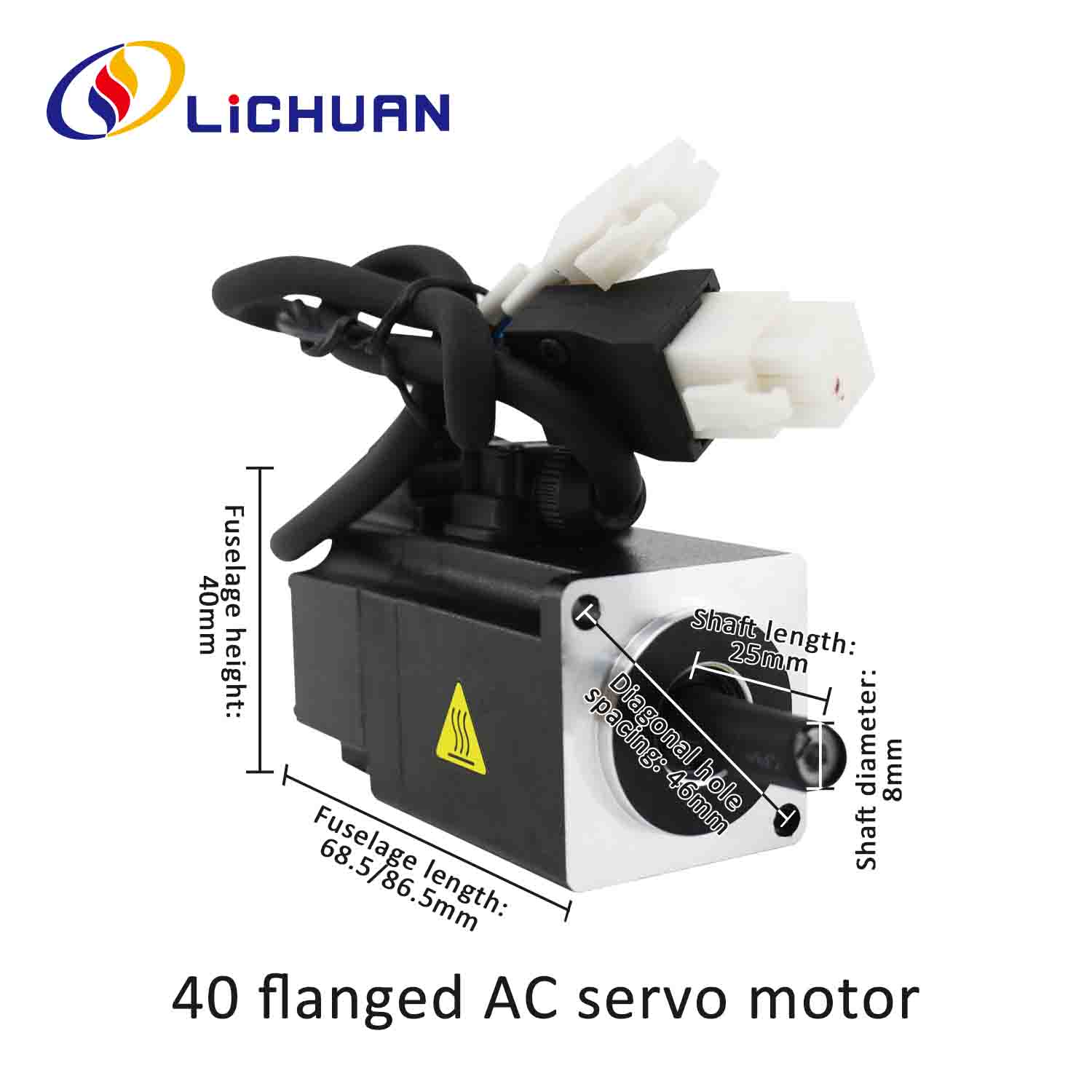

3. 高性能ACサーボモーター

• スムーズな低速運転

• 迅速な動的応答

• 高トルク密度と安定した温度制御

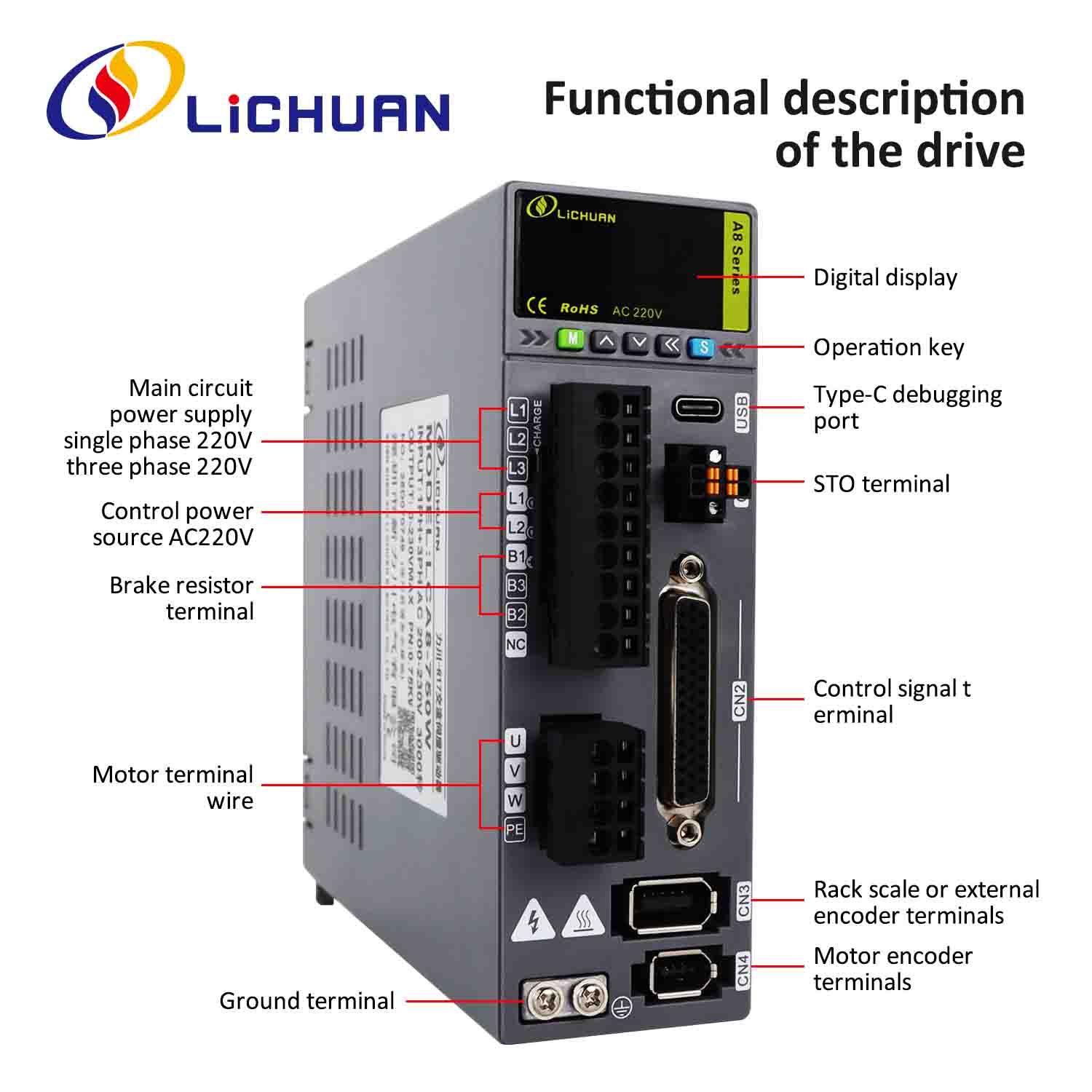

4. インテリジェントサーボドライバー

• 複数の制御モード

• オートチューニング機能

• 内蔵保護: 過電流、過電圧、過負荷、エンコーダ障害

5. 強力な互換性

• 一般的な CNC コントローラー、PLC システム、産業オートメーション プラットフォームと連携

• 既存のシステムへの簡単な統合

6. 長寿命の信頼性

• 工業用グレードのベアリング、コイル、絶縁体

• 24時間365日の長期稼働に最適

技術原則

のLichuan A8 高精度 STO ABZ AC サーボ モーター ドライバー キット3 つの高精度サブシステムを統合することによって機能します。

1. サーボモーター

電気エネルギーを制御された回転運動に変換します。

2.ACサーボドライバ

インテリジェントな PID ベースの閉ループ制御アルゴリズムを使用して、トルク、速度、位置を制御します。

3.ABZエンコーダ

フィードバック ループに A/B/Z チャネル信号を提供し、以下を可能にします。

• リアルタイム位置比較

• 高速応答調整

• 非常にスムーズなモーションコントロール

STO 安全機構と組み合わせることで、システムは正確、安全、効率的な閉ループ動作を保証します。

製品の利点

1. 高精度と安定性

ABZ エンコーダにより、正確なモーション制御が保証されます。

2. 幅広い応用範囲

のLichuan A8 高精度 STO ABZ AC サーボ モーター ドライバー キットCNC、ロボット工学、産業オートメーションをサポートします。

3. コスト効率の高い産業グレードのソリューション

トップブランドに匹敵する高い信頼性を、より競争力のある価格で提供します。

4. 統合された安全性

STO は国際標準の安全シャットダウンを提供します。

5. 設置とメンテナンスが簡単

コンパクトな構造、明確な配線レイアウト、完全なドキュメント。

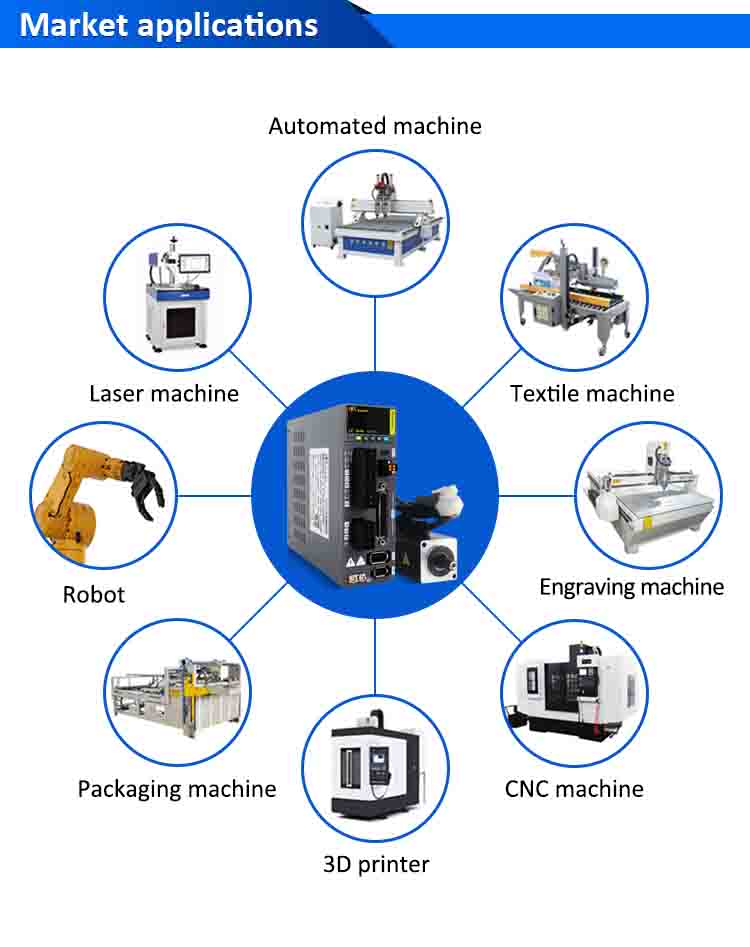

応用分野

のLichuan A8 高精度 STO ABZ AC サーボ モーター ドライバー キット以下の分野で広く使用されています。

• CNC木工機械

• CNC金属切断/フライス加工

• 産業用ロボット

• ピック＆プレイスの自動化

• 包装機

• 印刷およびラベル貼付装置

• 精密位置決めプラットフォーム

• エレクトロニクス生産ライン

• レーザー切断/彫刻機

• コンベヤーおよび仕分けシステム

製品のユースケース/アプリケーション

• 高精度な軸制御

• ロータリーインデックステーブル

• XYZ座標移動

• 高速スピンドルシステム

• 多軸ロボットジョイント

• 自動モーション制御メカニズム

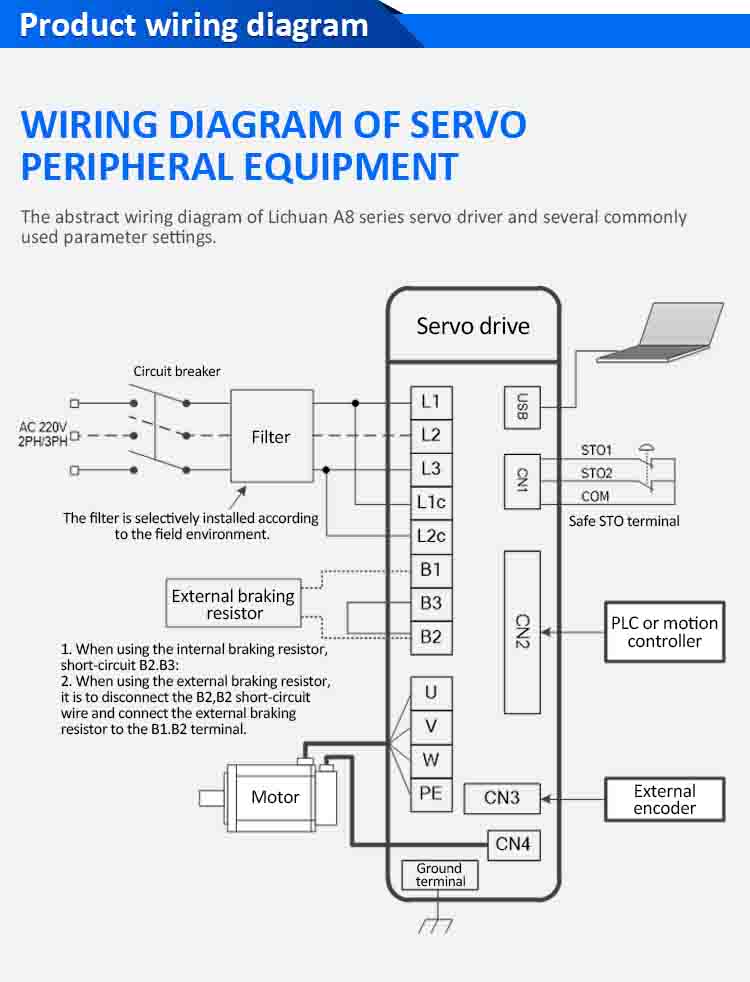

取扱説明書

1. 電源を接続する

AC 220V 入力の配線が正しいことを確認してください。

2. エンコーダケーブルを接続する

A/B/Z チャンネルをドライバー入力に合わせます。

3. サーボドライバーパラメータの設定

パネルまたはソフトウェアを使用して、トルク、速度、位置モードを調整します。

4. オートチューニングを実行する

モーターのパフォーマンスを最適化します。

5. システムをテストする

機器をロードする前に動作テストを実行します。

予防

• 配線が完了するまではユニットに電源を入れないでください。

• 干渉を軽減するためにアースを確実に行ってください。

• エンコーダケーブルを急激に曲げないでください。

• 湿気や導電性粉塵を避けて保管してください。

• STO 配線が安全基準を満たしていることを確認してください。

製造工程

• 精密ローター巻線

• CNC加工されたモーターハウジング

• エンコーダの校正と信号検査

• 静電気防止環境下でのドライバーの組み立て

• 多点老化試験

• 最終品質検査

会社紹介

Lichuan は、サーボ モーター、サーボ ドライバー、産業オートメーション コンポーネントに焦点を当てた専門メーカーです。継続的な研究開発投資と厳格な品質管理により、立川は世界的に認められた製品を提供しています。Lichuan A8 高精度 STO ABZ AC サーボ モーター ドライバー キット、CNC、ロボット工学、インテリジェント製造分野で広く使用されています。

品質保証

• 全数検査

• エンコーダ信号テスト

• サーボドライバ負荷試験

• 12 ～ 24 か月の保証

• テクニカルエンジニアリングサポート

顧客サービス

• 無料の技術相談

• オンライントラブルシューティング

• インストールガイド

• 販売後の迅速な対応

• OEM/ODMカスタマイズサポート

認証

• CE認証

• RoHS準拠

• ISO9001品質マネジメント

• 電気安全コンプライアンス

よくある質問

Q1: Lichuan A8 高精度 STO ABZ AC サーボ モーター ドライバー キットはどのようなアプリケーションに適していますか?

CNC 機械、ロボット工学、パッケージング、自動化ライン、精密位置決めに最適です。

Q2: インクリメンタルエンコーダフィードバックをサポートしていますか?

はい、キットには高精度 ABZ インクリメンタル エンコーダが含まれています。

Q3: どのような安全機能が搭載されていますか?

STO (安全トルクオフ) により、安全な緊急シャットダウンが保証されます。

Q4: どのような電源オプションが利用可能ですか?

用途に応じて50W～750W。

Q5: 一般的な CNC コントローラーで使用できますか?

はい、ほとんどの CNC、PLC、モーション コントローラー、産業オートメーション プラットフォームと互換性があります。
