ハイブリッドステッピングモーターはどのように動作しますか?

記事の概要

モーション コントロール システムには、高い精度、安定性、再現性が必要です。オートメーション、ロボット工学、医療機器、製造における多くの機械は、複雑なタスクを実行するために正確な位置決めに依存しています。あハイブリッドステッピングモーター永久磁石モータと可変リラクタンスモータの利点を組み合わせているため、これらのアプリケーションで広く使用されています。

この記事では、ハイブリッド ステッピング モーターの仕組み、内部構造、主要な技術パラメータ、代表的な用途、および位置決め精度、トルクの安定性、モーション制御の信頼性などの一般的な産業上の課題をハイブリッド ステッピング モーターがどのように解決するかについて説明します。このガイドは、エンジニアやバイヤーが機器に適切なモーターを選択する方法を理解するのにも役立ちます。

目次

• ハイブリッドステッピングモーターとは
• ハイブリッドステッピングモーターはどのように動作するのか
• 主要な構造コンポーネント
• 主要な技術的パラメータ
• ハイブリッドステッピングモーターの利点
• 代表的な産業用途
• バイヤー向け選択ガイド
• よくある質問

ハイブリッドステッピングモーターとは

ハイブリッド ステッピング モーターは、電気パルス信号を機械的な動きに変換する精密運動デバイスです。各電気パルスは、固定されたステップ角だけモーターシャフトを動かします。これにより、複雑なフィードバック システムを必要とせずに、高精度の位置決めが可能になります。

ハイブリッド設計は、次の 2 つのテクノロジーを組み合わせています。

• 永久磁石モーターの構造
• 可変リラクタンスモーター技術

これら 2 つの設計を統合することにより、モーターは従来のステッピング モーターと比較して、より優れたトルク、改善された位置決め精度、およびよりスムーズな動作を実現します。

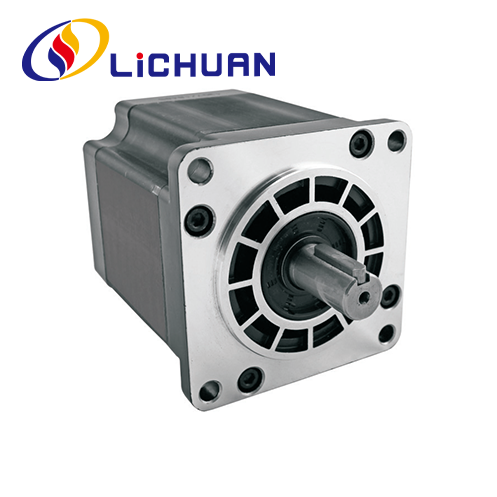

ハイブリッドステッピングモーターリチュアン®その信頼性と正確な動作制御により、CNC 機械、3D プリンター、繊維機械、自動生産装置で一般的に使用されています。

ハイブリッドステッピングモーターはどのように動作するのか

ハイブリッド ステッピング モーターの動作原理は、ステーター巻線とローター磁界の間の電磁相互作用に基づいています。

操作プロセスはいくつかのステップに簡略化できます。

• モーター ドライバーは電気パルス信号をモーター コイルに送信します。
• ステーター コイルは、制御された磁場を生成します。
• ローターは磁場に合わせて調整されます。
• 各パルスはローターを固定角度だけ動かします。
• 連続パルスにより回転運動が生じます。

たとえば、一般的なハイブリッド ステッピング モーターのステップ角は 1.8°です。これはつまり：

• 200 ステップで 1 回転が完了します
• 各パルスは 1 ステップに相当します
• パルスカウントにより正確な位置制御を実現

ハイブリッド ステッピング モーターは動作がデジタル的に制御されるため、正確な位置決めと再現性が必要な用途に最適です。

主要な構造コンポーネント

ハイブリッド ステッピング モーターには、正確な動きを生成するために連携して動作するいくつかの重要なコンポーネントが含まれています。

歯付きローター構造は、ハイブリッド ステッピング モーターの重要な特徴の 1 つです。磁気結合が改善され、トルク出力が大幅に増加します。

主要な技術的パラメータ

ハイブリッド ステッピング モーターを選択するとき、エンジニアは通常、いくつかの性能パラメータを評価します。

これらの仕様は、速度、トルク、熱放散、負荷能力の観点からモーターの性能を決定します。

ハイブリッドステッピングモーターの利点

ハイブリッド ステッピング モーターは、他のモーション コントロール テクノロジーに比べていくつかの重要な利点があるため、広く使用されています。

• 高い位置決め精度
• 低速域でも安定したトルク
• パルス信号による簡単制御
• 信頼性の高いオープンループ制御システム
• メンテナンスの必要性が低い
• サーボシステムと比較してコスト効率が高い

モーターメーカーリチュアン®最適化された磁気構造と高度な巻線技術を使用して設計されており、要求の厳しい産業環境においてスムーズな動作と強力なトルク性能を保証します。

代表的な産業用途

ハイブリッド ステッピング モーターは、精密なモーション制御が必要な多くの業界で使用されています。

• CNC工作機械
• 3D プリンティング システム
• レーザー彫刻機
• 繊維製造設備
• 医療機器
• 包装自動化機械
• 半導体装置

これらのシステムでは、モーターによって正確な位置決め、同期動作、安定した生産効率が保証されます。

バイヤー向け選択ガイド

適切なハイブリッド ステッピング モーターを選択するには、機械または自動化システムの特定の要件を評価する必要があります。

重要な選択要素は次のとおりです。

• 機械的負荷に対する必要トルク
• 使用速度範囲
• 電源とドライバーの互換性
• 設置サイズと取付規格
• 温度や振動などの環境条件

のような経験豊富なメーカーと協力するリチュアン®適切なモーターの選択、安定したドライバーの統合、および長期的なシステムの信頼性が保証されます。

よくある質問

1. ハイブリッド ステッピング モーターと標準ステッピング モーターの違いは何ですか?

ハイブリッド ステッピング モーターは、永久磁石と可変磁気抵抗技術を組み合わせたものです。これにより、従来のステッピング モーターと比較して、トルクが向上し、ステップ角が小さくなり、位置決め精度が向上します。

2. ハイブリッド ステッピング モーターにはフィードバック システムが必要ですか?

多くのアプリケーションでは、エンコーダなしの開ループ制御で動作します。ただし、高速または高負荷の環境では、閉ループ システムを追加してパフォーマンスを向上させることができます。

3. ハイブリッド ステッピング モーターの一般的な寿命はどれくらいですか?

適切な設置と動作条件があれば、ハイブリッド ステッピング モーターは数万時間にわたって確実に動作できます。ベアリングと冷却状態を定期的に検査することは、耐用年数を延ばすのに役立ちます。

結論

ハイブリッド ステッピング モーターは、正確で信頼性が高く、再現性のあるモーション制御を実現することで、最新のオートメーション システムにおいて重要な役割を果たしています。高トルク、デジタル精度、シンプルな制御アーキテクチャの組み合わせにより、幅広い産業機器に適しています。

自動化技術が進化し続ける中、安定した機械の性能を確保するには高品質のモーターの選択が不可欠になります。リチュアン®は、要求の厳しい産業環境向けに設計されたプロフェッショナルなハイブリッド ステッピング モーター ソリューションを提供し、メーカーの精度、効率、動作信頼性の向上を支援します。

機械用の信頼できるモーション コントロール コンポーネントをお探しの場合は、お問い合わせ今すぐ、LICHUAN® ハイブリッド ステッピング モーター ソリューションの詳細を学び、プロジェクトに対する専門的な技術サポートを受けてください。
