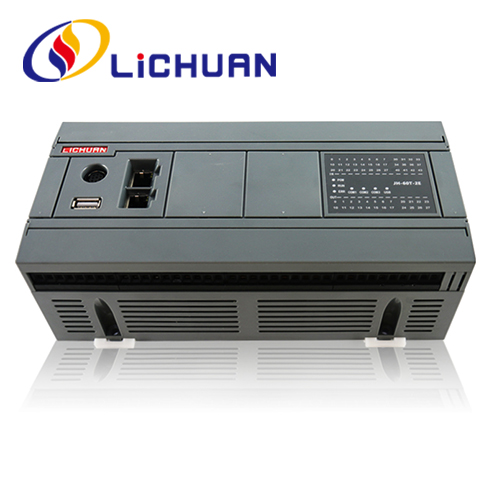

PLC JHシリーズ 16点～60点オートメーションコントローラ

PLC JH シリーズ 16 ポイントから 60 ポイントオートメーションコントローラーを LICHUAN® 工場からご安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。

お問い合わせを送信

製品説明

プロの PLC JH シリーズ 16 ポイント～ 60 ポイントオートメーションコントローラーの製造メーカーとして、当社の工場から PLC JH シリーズ 16 ポイント～ 60 ポイントオートメーションコントローラーを安心してご購入いただけます。LICHUAN® は最高のアフターサービスとタイムリーな納品を提供します。当社の製品はCE認証を受けており、現在大量の工場在庫を持っています。私たちは優れたサービスと工場割引価格を提供します。

EtherCATフィールドバスに基づく多軸PLCコントローラは、100Mbpsのバス伝送速度を備え、分散クロックを採用し、パルス軸とバス軸を組み合わせてデータを迅速、正確かつ効率的に伝送するため、ユーザーは便利です。すぐに始まりました。位置、速度、トルク、原点復帰などの単軸の動作指令に対応し、電子ギア、電子カム、直線補間、円弧補間などの多軸指令にも対応：複数の通信ポート、RS232を内蔵、RS485、USB、イーサネット。パーペチュアルカレンダー、拡張可能なIOポート付き。

PLC JHシリーズ 16点～60点オートメーションコントローラモデル

				ポイント数	モデル
JHシリーズ	イーサネットなし	リレー出力	DC 電源供給	16/24/32/40/48/60	16 ポイントを取る: JH-16R-D
		リレー出力	交流電力供給	16/24/32/40/48/60	16 ポイントを取る:JH-16R-A
		トランジスタ出力 (NPNタイプ)	DC。電源	16/24/32/40/48/60	[16~24]16 ポイントを取る: JH-16T-D [32~60]テイク 32 ポイント:JH-32T/P-D
		トランジスタ出力 (NPNタイプ)	交流電力供給	16/24/32/40/48/60	[16~24]16 ポイントを獲得: JH-16T-A 32~60]32 ポイントを取る:JH-32T/P-A
	イーサネットあり	リレー出力	DC。電源	16/24/32/40/48/60	16 ポイントを取る:JH-16R-E-D
		リレー出力	交流電力供給	16/24/32/40/48/60	16 ポイントを取る:JH-16R-E-A
		トランジスタ出力 (NPNタイプ)	DC 電源供給	16/24/32/40/48/60	[16~24]16 ポイントを取る: JH-16T-E-D [32~60]32ポイントを取る:JH-32T/P-2E-D
		トランジスタ出力 (NPNタイプ)	交流電力供給	16/24/32/40/48/60	[16~24]16 ポイントを獲得: JH-16T-E-A [32~60]32 ポイントを取る: JH-32T/P-2E-A

イーサネットなし（24 点で 2 つのモデルがあります）もう 1 つのモデルは次のとおりです。リレー DC: JH-16R-D/AC: JH-1212R-A トランジスタ
DC:JH-1212T-D/AC:JH-1212T-A
注1：Ethernetポート1ポート付き16～24点、Ethernetポート2ポート付き32～60点、JH-1212T/R Ethernetポートなしモデル。

JH2シリーズモデル
		リレー出力	トランジスタ出力（NPNタイプ）
カウント	バス軸の	直流電力送信機	AC 電源	直流電力送信機	AC 電源
16 ポイント	8 軸	JH2-16R-E-D	JH2-16R-E-A	JH2-16T-E-D	JH2-16T-E-A
24 ポイント	8 軸	JH2-24R-E-D	JH2-24R-E-A	JH2-24T-E-D	JH2-24T-E-A
32 ポイント	8 軸	JH2-32R-E-D	JH2-32R-E-A	JH2-32T-E-D	JH2-32T-E-A
32 ポイント	16 軸			JH2-32T2-E-D	JH2-32T2-E-A
32 ポイント	32 軸			JH2-32T4-E-D	JH2-32T4-E-A
40ポイント	8 軸	JH2-40R-E-D	JH2-40R-E-A	JH2-40T-E-D	JH2-40T-E-A
48 ポイント	8 軸	JH2-48R-E-D	JH2-48R-E-A	JH2-48T-E-D	JH2-48T-E-A
60ポイント	8 軸	JH2-60R-E-D	JH2-60R-E-A	JH2-60T-E-D	JH2-60T-E-A

PLC JHシリーズ 16点～60点オートメーションコントローラパラメータ

以下はイーサネットポート付き PLC の技術仕様です。イーサネットポートなしの PLC のその他の仕様は同じです。

シリーズJH-	JH-16T/R-E	JH-24T/R-E	JH-32T/P/R-2E	JH-40T/P/R-2E	JH-48T/p/R-2E	JH-60T/P/R-2E
合計点	16 ポイント	24 ポイント	32 ポイント	40ポイント	48 ポイント	60ポイント
入力ポイントの数	8	14	16	24	24	36
デジタル量出力ポイント	8	10	16	16	24	24
出力モード	T:NPN/r: リレー
高速入力カウンター	3ウェイABフェーズ		4ウェイABフェーズ
高速入力の最大周波数	200khz
右のモジュール	16 セルフ
左エクステンション	通信拡張機能のサポート
BD ボード	サポート1				サポート 2
シリアル通信ポート	RS232/RS485*2
USBポート	なし		プログラムのダウンロード/ファームウェアのアップグレード
イーサネットポート	サポート 1		サポート2
パルス軸の数	T:4軸/r:いいえ		T:4軸/P:8軸/r:なし		T:4軸/P:12軸/r:なし
高速出力の最大周波数	200khz
バス機能	なし
バス軸の数	なし
プログラムの容量	30k
永久カレンダー	サポート
サイズ(mm	11410073	11410073	15510073	15510073	27810073	27810073
保護レベル	IP20
作業環境温度	5～55°C (41～131°F) 結露なきこと
相対湿度	5~95%
交通機関周囲温度	-25～70℃(-13～158°F)
耐振動性	10M/s²
作業高度	0~2000M、2000M以上、周囲温度は40°C (104°F)

JH2とJHの比較（その他のパラメータは同じ、異なるパラメータは以下の通り）

シリーズモデル JH2-	JH2-16T/R-E	JH2-24T/R-E	JH2-32T/T2/T4/R-E	JH2-40T/R-E	JJH2-48T/R-E	JH2-60T/R-E
高速入力カウンター	3ウェイABフェーズ(x0~x5)		4ウェイABフェーズ(x0~x7)
イーサネット通信ポート	なし		サポート1
パルス数軸	T:4軸/r:---	T:5 軸/r:--	T:8軸/r:--
バス機能	EtherCATバス
バスの台数軸	8 軸		T:8/T2:16/ T4:32/r:8	8 軸
プログラムの容量	60k
説明	注: パルス軸とバス軸の合計が 16 軸の場合、プログラムはカスタムの自由割り当てにすることができます。パルス軸の数が 2 軸として定義されている場合、バス軸は 14 軸です

PLC JHシリーズ 16点～60点オートメーションコントローラ寸法図

ホスト	サイズ(mm)
ホスト	a	b	C
14-24 ポイント	114	100	73
32-40 ポイント	155	100	73
48-60 ポイント	278	100	73

PLC JHシリーズ 16点～60点オートメーションコントローラパラメータ

He シリーズのデジタル入出力拡張機能
モデル	関数	仕様
HE-8T	4チャンネルデジタル入力、4チャンネルトランジスタ出力	DC24V 電源、外部電源なし NPN入力入力ポイント最大周波数10Khz R: リレー出力 T: NPN トランジスタ出力 R 応答時間: 約 10 ミリ秒応答時間: 約 50 米国 R最大出力電流: MAX 2A T 最大出力電流: 1 点あたり 0.3a
HE-16T	8チャンネルデジタル入力、8チャンネルトランジスタ出力
HE-16R	8 チャンネルデジタル入力、8 チャンネルリレー出力
HE-32T	16 チャンネルのデジタル入力、16 チャンネルのトランジスタ出力
HE-32R	16 チャンネルのデジタル入力、16 チャンネルのリレー出力
HE-40T	24 チャンネルのデジタル入力、16 チャンネルのトランジスタ出力
