ロープロファイルステッパードライバーミニ

中国品質の薄型ステッパードライバーミニメーカーとサプライヤー。 LICHUAN® は、中国の薄型ステッパードライバーミニのメーカーおよびサプライヤーです。

お問い合わせを送信

製品説明

LICHUAN® は、中国の有名なロープロファイルステッパードライバーミニメーカーおよびサプライヤーの 1 つです。当社の工場は薄型ステッパードライバーミニの製造を専門としています。ロープロファイルステッパードライバーミニの購入へようこそ。顧客からのあらゆるリクエストには 24 時間以内に返答されます。

製品導入

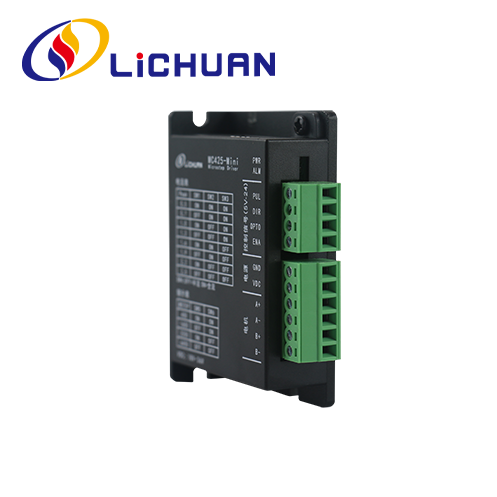

最新の ARM チップ技術スキームに基づいた MC425-Mini デジタル低電圧ステップモータードライブには、通常、優れた中低速性能を実現するための 2 相 35、39、および 42 ステップモーターシリーズが搭載されています。ほとんどの小型機器の用途に合わせて、400 ～ 6400 の範囲内の任意の分割と定格範囲内の任意の電流を設定できます。内蔵のマイクロサブディビジョン技術が採用されており、低サブディビジョンでも高サブディビジョンの効果を実現できます。中低速での動作は非常に安定しており、駆動モーターの騒音は非常に低くなります。ドライバーは 2 相 Nema17 オープンループステッピングモーターに適合します。

機能特性

●電圧入力範囲：DC18V～36V
●最大。ピーク電流: 2.5A
●小分け範囲：400～6400ppr
●パルス形式：パルス＋方向
●パルス応答周波数：0～200KHz
● モーターパラメータの自動調整
●過電圧、過電流、tを備えています。

MC425Eminiの特長

●電圧入力範囲：DC18V～36V
●最大ピーク電流：2.5A
●小分け範囲：400～6400ppr
●パルス形式：パルス＋方向
●インパルス応答周波数：0～200KHz
●モータパラメータオートチューニング機能過電圧、過電流、許容範囲外のトラッキングエラー等の保護機能付きです。
● 詳細については、「ダウンロード」カタログのドライバーマニュアルをご確認ください。

動作環境とパラメータ

●保存温度：-20℃〜65℃
●使用温度：0℃～50℃
●使用湿度：40～90%RH（結露なきこと）
●振動周波数：<0.5G（4.9m/s2）、10～60Hz（非連続運転時）。
● Places with dust, oil stain, corrosive gases, high humidity and vibration should be avoided. Combustible gases and conductive dust should be prohibited

技術パラメータ

●保存温度：-20℃〜65℃
●使用温度：0℃～50℃
●使用湿度：40～90%RH（結露なきこと）
●振動周波数：<0.5G（4.9m/s2）、10～60Hz
(非連続動作)。
●塵埃、油汚れ、腐食性ガス、湿気の多い場所。振動は避けるべきです。可燃性ガスや導電性粉塵は禁止する必要があります。

主な用途

電子処理および検出、半導体パッケージング、レーザー切断および溶接、レーザー写植、包装機械、彫刻機、マーカー、カッター、アパレルプロッター、中型CNCなどのさまざまなモーションコントロール分野の自動装置および計器に適しています。

技術パラメータ

●電圧入力範囲：DC24V～110V/AC18V～80V
●最大ピーク電流：7.2A
●絶縁抵抗：500M
●過電流、過電圧などの保護機能付きです。

環境パラメータ

●保存温度：-20℃～80℃
●使用温度：0℃～55℃
●使用湿度：90%RH（結露なきこと）
●振動数：0.5G(4.9m/s2)以下10Hz～60Hz(連続運転時)
●塵埃、油汚れ、腐食性ガス、湿気の多い場所、振動の激しい場所を避け、禁止してください。可燃性ガスや導電性粉塵

ドライブ機能の説明

駆動機能	説明書
速度範囲設定	4 つの DIP スイッチ SW5 ～ SW8 は、ドライブの速度範囲を設定するために使用されます。合計 16 の速度範囲があります。ユーザーが設定すると、速度が速い場合は、まずドライブを停止する必要があります。特定の速度範囲の設定については、ドライブパネルの指示に従ってください。
出力電流設定	ドライバの出力電流は 3 つのダイヤルスイッチ SW1 ～ SW3 により 8 通り設定できます。出力電流の設定についてはドライバパネルの説明書を参照してください。
自動半流量機能	自動半電流機能は、スイッチ SW4 を介してドライバに設定できます。 OFF は静止電流が半分に設定されていることを意味します。動作電流。 ON は、静止電流と動的電流が同じであることを意味します。通常使用の場合は SW4 を OFF に設定してください。モーターやドライバーの発熱を低減し、信頼性を向上させます。パルス列停止後約0.3秒で自動的に電流が50%(実測値55%)減少し、理論上は発熱が65%減少します。
信号インターフェース	PUL+ および PUL- はモーター始動制御端子で、5V または 24V スイッチング信号をサポートします。 DIR+ と DIR- は方向信号の正端子と負端子です。 ENA+ と ENA- は、イネーブル信号の正端子と負端子です。
モーターインターフェース	A+ と A- はステッピングモーターの A 相巻線の正端子と負端子に接続します。 B+ と B- は正端子と負端子に接続します。A 相と B 相の巻線が切り替わると、モーターの回転方向が逆になります。
電源コネクタ	AC/DC電源を使用してください。電圧範囲は24〜110VDCまたは18〜80VACです。端子は正極と負極に分かれていません。推奨電源はDC 48Vで、電力は250W以上です。
表示灯	ドライバーには緑色のインジケーターライトが 1 つと赤色のインジケーターライトが 1 つあります。緑色のランプは電源インジケーターライトで、ドライバーが電源に接続されているときに点灯します。赤いものは故障表示灯で、過電圧または過電流の故障が発生したときに点灯します。故障が解消されると赤色の表示灯が消灯します。ドライバの故障は、電源に再接続して再使用することによってのみ解消できます。
インストールノート	ドライバー寸法:150x97.5x52.6mm、取り付け穴ピッチ:138.5mm。水平設置と垂直設置の両方が選択できます（垂直設置を推奨）。ドライバは放熱のため金属筐体に密着させて設置してください。

パラメータ設定

MC860P-2 ドライブの速度範囲、ダイナミック、ハーフ/フル電流は、8 ビット DIP スイッチを通じて次のように設定できます。

動作電流設定

出力ピーク電流	出力平均電流	SW1	SW2	SW3
2.4A	2.0A	の上	の上	の上
3.08A	2.57A	オフ	の上	の上
3.77A	3.14A	の上	オフ	の上
4.45A	3.71A	オフ	オフ	の上
5.14A	4.28A	の上	の上	オフ
5.83A	4.86A	オフ	の上	オフ
6.52A	5.43A	の上	オフ	オフ
7.2A	6.0A	オフ	オフ	オフ

取付寸法（単位：mm）

速度範囲設定

SPD	SW5	SW6	SW7	SW8
60	の上	の上	の上	の上
90	オフ	の上	の上	の上
120	の上	オフ	の上	の上
150	オフ	オフ	の上	の上
180	の上	の上	オフ	の上
240	オフ	の上	オフ	の上
300	の上	オフ	オフ	の上
360	オフ	オフ	オフ	の上
420	の上	の上	の上	オフ
480	オフ	の上	の上	オフ
540	の上	オフ	の上	オフ
600	オフ	オフ	の上	オフ
720	の上	の上	オフ	オフ
840	オフ	の上	オフ	オフ
960	の上	オフ	オフ	オフ
1200
