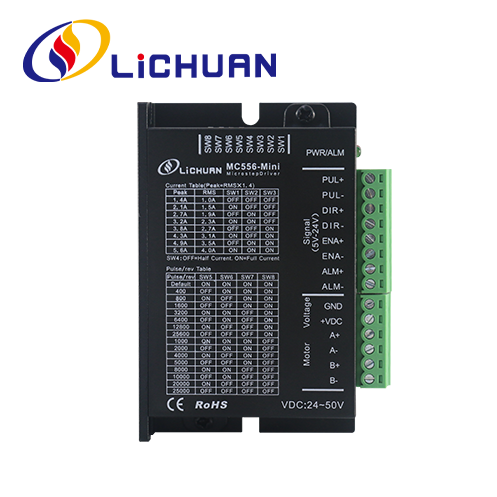

MC556 mini は、最新の 32 ビット DSP 制御技術に基づいて設計されたデジタル 2 相ハイブリッドステップモータードライブです。 400 ～ 25600 の範囲内の任意の細分化と定格範囲内の任意の電流をカスタマイズするのに役立ちます。また、追加の自動モーターパラメーター識別機能を備えており、さまざまなモーターに対応する実行パラメーターを採用し、モーターを非常に低ノイズで非常にスムーズに動作させることができます。ドライバーは次のことができます。 2 相 Nema23/Nema24 オープンループステッピングモーターに適合します。

機能特性

●電圧入力範囲：DC20V～50V
●最大。ピーク電流: 5.6A
●小分け範囲：400～25600ppr
●パルス形式:パルス+方向
●パルス応答周波数:0~200KHz
● モーターパラメータの自動調整
●過電圧、過電流、トラッキングエラー機能を備えており、許容範囲外保護機能など

動作環境とパラメータ

●保存温度：-20℃〜65℃
●使用温度：0℃～50℃
●使用湿度：40～90%RH（結露なきこと）
●振動周波数：<0.5G（4.9m/s2）、10～60Hz（非連続運転時）。
●塵埃、油汚れ、腐食性ガス、多湿、振動の多い場所は避けてください。可燃性ガス、導電性粉塵は禁止です。

主な用途

電子処理と検出、半導体パッケージング、レーザー切断と溶接、レーザー写植、包装機械、彫刻機、マーカー、カッター、アパレルプロッター、中型CNC工作機械、自動機などのさまざまなモーションコントロール分野の自動機器や機器に適しています。組み立て装置。

技術パラメータ

●電圧入力範囲：DC20V～50v
●最大ピーク電流：5.6A
細分範囲：200～25600ppr
●パルス形式：パルス＋方向
●インパルス応答周波数：0～200KHz
●モータパラメータオートチューニング機能
●過電圧、過電流、許容範囲外のトラッキングエラー等の保護機能付きです。

環境パラメータ

●保存温度：-20℃～65℃・動作温度：0℃～50℃
●使用湿度：40～90%RH(結露なきこと)
●振動周波数：0.5G(4.9m/s2)以下10Hz～55Hz(連続動作時)
●塵埃、油汚れ、腐食性ガス、湿気の多い場所、振動の激しい場所を避け、引火性ガスや導電性粉塵の発生を禁止します。

ドライブ機能の説明

駆動機能	説明書
マイクロステップ細分化設定	ドライバーは 4 つのダイヤルスイッチ SW5 ～ SW8 を介して 15 マイクロステップの細分化を設定できます。細分化の設定中はドライバーを停止する必要があります。マイクロステップの細分化設定については、ドライバーパネルの説明を参照してください。
出力電流設定	ドライバーの出力電流は3つのダイヤルスイッチSW1～SW3により8通り設定できます。出力電流の設定については、ドライバーパネルの説明書を参照してください。
自動半流量機能	自動半電流機能は、スイッチ SW4 を介してドライバに設定できます。 OFF は静止電流が半分に設定されていることを意味します。動作電流。 ON は、静止電流と動的電流が同じであることを意味します。通常使用の場合は SW4 を OFF に設定してください。モーターやドライバーの発熱を低減し、信頼性を向上させます。パルス列停止後約0.3秒で自動的に電流が50%(実測値55%)減少し、理論上は発熱が65%減少します。
信号インターフェース	PUL+ と PUL- はパルス信号制御の正端子と負端子です。 DIR+ と DIR- は方向信号の正端子と負端子です。 ENA+ および ENA- は、イネーブル信号の正および負の端子です。
モーターインターフェース	A+ と A- はステッピングモーターの A 相巻線の正端子と負端子に接続します。 B+ と B- は、ステッピングモーターの B 相巻線の正端子と負端子に接続します。 A 相と B 相の巻線を切り替えると、モーターの方向が逆になります。
電源コネクタ	DC/AC電源、動作入力電圧範囲: 20～50 VDC、36VDC入力電圧を推奨します。電源は100W以上である必要があります。
表示灯	ドライバーには緑色のインジケーターライトが 1 つと赤色のインジケーターライトが 1 つあります。緑色のランプは電源インジケーターライトで、ドライバーが電源に接続されているときに点灯します。赤色は故障表示灯で、過電圧または過電流の故障が発生すると点灯します。故障が解消されると赤色の表示灯は消えます。ドライバの故障は、電源に再接続して再使用することによってのみ解消できます。
インストールノート	ドライバー寸法：86×55×20.5mm、穴取付ピッチ：79mm。水平設置と垂直設置の両方が選択できます（垂直設置を推奨します）。ドライバは放熱のため、金属キャビネットに密着して設置してください。

パラメータ設定

MC556-Mini ドライバの細分精度、ダイナミック電流、およびハーフ/フル電流は、次のように 8 ビットダイヤルスイッチを通じて設定できます。

動作電流設定

出力ピーク電流	出力平均電流	SW1	SW2	SW3
1.4A	1.0A	オフ	オフ	オフ
2.1A	1.5A	の上	オフ	オフ
2.7A	1.9A	オフ	の上	オフ
3.2A	2.3A	の上	の上	オフ
3.8A	2.7A	オフ	オフ	の上
4.3A	3.1A	の上	オフ	の上
4.9A	3.5A	オフ	の上	の上
5.6A	4.0A	の上	の上	の上

取付寸法（単位：mm）

速度範囲設定

ステップ/回転	SW5	SW6	SW7	SW8
デフォルト	の上	の上	の上	の上
400	オフ	の上	の上	の上
800	の上	オフ	の上	の上
1600	オフ	オフ	の上	の上
3200	の上	の上	オフ	の上
6400	オフ	の上	オフ	の上
12800	の上	オフ	オフ	の上
25600	オフ	オフ	オフ	の上
1000	の上	の上	の上	オフ
2000	オフ	の上	の上	オフ
4000	の上	オフ	の上	オフ
5000	オフ	オフ	の上	オフ
8000	の上	の上	オフ	オフ
10000	オフ	の上	オフ	オフ
20000	の上	オフ	オフ	オフ
25000	オフ	オフ	オフ	オフ
