小型 2 相ステッピングドライバーミニ

工場小型 2 相ステッピングドライバーミニ中国製、低価格。 LICHUAN® は、中国の小型 2 相ステッピングドライバーミニのメーカーおよびサプライヤーです。

お問い合わせを送信

製品説明

工場直販高品質小型 2 相ステッピングドライバーミニ、低価格のメーカーとサプライヤー。 LICHUAN® は、中国の小型 2 相ステッピングドライバーミニのメーカーおよびサプライヤーです。

製品導入

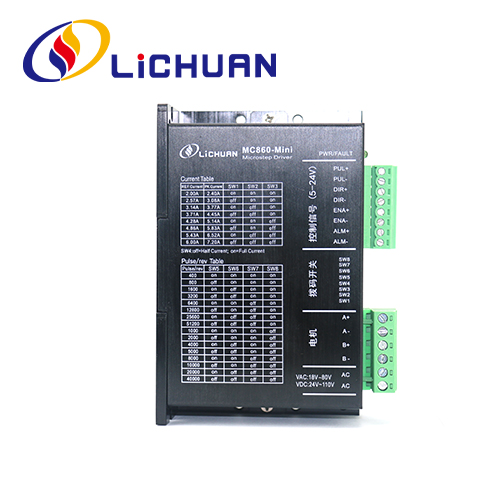

MC860H(E) mini は、高性能かつ低消費電力の ARM チップに基づいて開発された 86 デジタルステップドライブです。 PIDパラメータ自己調整機能を備えたインテリジェントレギュレータを搭載しているため、手動で調整することなく、さまざまなモータに最適なパラメータを自動生成でき、モータの動作性能を最適化できます。モーター騒音が非常に低く、高いコストパフォーマンスを実現したドライブです。

機能特性

●電圧入力範囲：DC20V～90V/AC18V～80V
●最大。ピーク電流: 7.2A
●小分け範囲：400～51200ppr
●パルス形式:パルス+方向
●パルス応答周波数:0~200KHz
● モーターパラメータの自動調整
●過電圧、過電流、トラッキングエラー機能を備えており、許容範囲外保護機能など

動作環境とパラメータ

●保存温度：-20℃〜65℃
●使用温度：0℃～50℃
●使用湿度：40～90%RH（結露なきこと）
●振動周波数：<0.5G（4.9m/s2）、10～60Hz（非連続運転時）。
●塵埃、油汚れ、腐食性ガス、湿気の多い場所、振動のある場所は避けてください。可燃性ガスや導電性粉塵は禁止する必要があります。

主な用途

電子処理と検出、半導体パッケージング、レーザー切断と溶接、レーザー写植、包装機械、彫刻機、マーカー、カッター、アパレルプロッター、中型CNC工作機械、自動機などのさまざまなモーションコントロール分野の自動機器や機器に適しています。組み立て装置。

技術パラメータ

●電圧入力範囲：DC24V～110V/AC18V～80V
●最大ピーク電流：7.2A
●小分け範囲：400～51200ppr
●パルス形式：パルス＋方向
●インパルス応答周波数：0～200KHz
●モータパラメータオートチューニング機能
●過電流、過電圧などの保護機能付きです。

環境パラメータ

●保存温度：-20℃～65℃
●使用温度：0℃～50℃
●使用湿度：40～90%RH（結露なきこと）
●振動周波数：0.5G(4.9m/s2)以下10Hz～55Hz(連続動作時)
●塵埃、油汚れ、腐食性ガス、湿気の多い場所、振動の激しい場所を避け、引火性ガスや導電性粉塵の発生を禁止します。

ドライブ機能の説明

駆動機能	説明書
マイクロステップ細分化設定	ドライバーのマイクロステップ分割数は 4 つのディップスイッチ SW5 ～ SW8 によって設定されます。 16 のマイクロステップのサブディビジョンがあります。合計。ユーザーがサブディビジョンを設定するときは、まずドライバーを停止する必要があります。スコアの設定については、ドライバーパネルの指示に従ってください。
出力電流設定	ドライバの出力電流は 3 つのディップスイッチ SW1 ～ SW3 で設定され、出力電流は 8 段階あります。特定の出力電流設定については、ドライバーパネルの説明を参照してください。
自動半流機能	ユーザーは SW4 スイッチを介してドライバーの自動ハーフフロー機能を設定できます。 OFF は静止電流がダイナミック電流の半分に設定されることを意味し、ON は静止電流とダイナミック電流が同じになることを意味します。通常、SW4 は OFF に設定して、モーターやドライバーの発熱を低減し、信頼性を向上させます。パルス列停止後約0.3秒後に電流は自動的に50％（実測値55％）減少し、発熱量は理論上65％減少します。
信号インターフェース	PUL+ と PUL- は、制御パルス信号の正端と負端です。 DIR+ と DIR- は方向信号の正端と負端です。ENA+ と ENA- はイネーブル信号の正端と負端、ALM+ と ALM- はアラーム出力です。
モーターインターフェース	A+とA-はステッピングモーターのA相巻線のプラス側とマイナス側に接続されます。 B+、B-はステッピングモーターのB相巻線のプラス側とマイナス側に接続されます。 A、B の二相巻線を交換すると、モーターの方向を反転できます。
電源コネクタ	AC/DC電源を使用し、電圧範囲は24〜110VDCまたは18〜80VACで、端子は正極と負極に分かれていません。推奨電源は DC 48V で、電力は 250W 以上です。
表示灯	ドライブには、赤と緑の 2 つのインジケータライトがあります。緑色のライトは電源インジケーターです。ドライバーの電源がオンになると、緑色のライトが点灯します。常にオン;赤いライトは故障インジケーターです。過電圧または過電流故障がある場合、故障ライトは常に点灯します。故障が解消されると、赤いライトは消えます。ドライブに障害が発生した場合、電源を入れ直し、再度有効にするだけで障害を解決できます。
インストールノート	ドライバーの外形寸法は11 9 x 76 x 34mm、取り付け穴の距離は112mmです。水平または垂直に設置できます（垂直設置を推奨します）。設置するときは、放熱を促進するために金属キャビネットに近づける必要があります。

パラメータ設定

MC860-Mini ドライバのサブディビジョン精度、ダイナミックおよびハーフ/フル電流は、次のように 8 ビットダイヤルスイッチを通じて設定できます。

動作電流設定

出力ピーク電流	出力平均電流	SW1	SW2	SW3
2.4A	2.0A	の上	の上	の上
3.08A	2.57A	オフ	の上	の上
3.77A	3.14A	の上	オフ	の上
4.45A	3.71A	オフ	オフ	の上
5.14A	4.28A	の上	の上	オフ
5.83A	4.86A	オフ	の上	オフ
6.52A	5.43A	の上	オフ	オフ
7.2A	6.0A	オフ	オフ	オフ

取付寸法（単位：mm）

マイクロステップ細分割設定

ステップ/回転	SW5	SW6	SW7	SW8
400	の上	の上	の上	の上
800	オフ	の上	の上	の上
1600	の上	オフ	の上	の上
3200	オフ	オフ	の上	の上
6400	の上	の上	オフ	の上
12800	オフ	の上	オフ	の上
25600	の上	オフ	オフ	の上
51200	オフ	オフ	オフ	の上
1000	の上	の上	の上	オフ
2000	オフ	の上	の上	オフ
4000	の上	オフ	の上	オフ
5000	オフ	オフ	の上	オフ
8000	の上	の上	オフ	オフ
10000	オフ	の上	オフ	オフ
20000	の上	オフ	オフ	オフ
40000	オフ	オフ	オフ	オフ
