卸売ホットセールファクトリーミニ 2 ステッピングモータードライバーミニを低価格で。 LICHUAN® は、中国の Mini 2 ステッピング モーター ドライバー Mini メーカーおよびサプライヤーです。
駆動機能 | 説明書 |
マイクロステップ 細分化設定 |
ドライバのマイクロステップ分割数は 4 つのディップスイッチ SW5 ~ SW8 で設定します。マイクロステップ分割数は合計 16 です。ユーザーがサブディビジョンを設定するときは、まずドライバーを停止する必要があります。スコアの設定については、ドライバー パネルの指示に従ってください。 |
出力電流 設定 |
ドライバの出力電流は 3 つのディップスイッチ SW1 ~ SW3 で設定され、出力電流は 8 段階あります。具体的な出力電流設定については、ドライバーパネルの説明を参照してください。 |
自動半流機能 | ユーザーは SW4 スイッチを介してドライバーの自動ハーフフロー機能を設定できます。 OFF は静止電流が次のように設定されていることを意味します。 ON は静止電流とダイナミック電流が同じであることを意味します。通常の使用では、モータおよびドライバの発熱を低減し、信頼性を向上させるために SW4 を OFF に設定してください。パルス列停止後約0.3秒で自動的に電流が50%(実測値55%)減少し、理論上は発熱量が65%減少します。 |
信号インターフェース | PUL+ と PUL- は、制御パルス信号の正端と負端です。 DIR+ と DIR- は方向信号の正端と負端です。 ENA+ と ENA- はイネーブル信号の正端と負端です。 ALM+ と ALM- はアラーム出力です。 |
モーターインターフェース | A+とA-はステッピングモーターのA相巻線のプラス側とマイナス側に接続されます。 B+とB-は接続されています。 ステッピングモーターのB相巻線のプラス端とマイナス端。 A と B の 2 相巻線を交換すると、モーターの方向を逆にすることができます。 |
電源コネクタ | AC/DC電源を使用してください。電圧範囲は24〜80VDCまたは18〜55VACです。端子は正極と負極に分かれていません。推奨電源はDC 48Vで、電力は250W以上です。 |
表示灯 | ドライブには、赤と緑の 2 つのインジケータライトがあります。緑色のライトは電源インジケーターで、ドライバーの電源が入っている場合、緑色のライトは常に点灯します。赤いライトは故障インジケーターです。過電圧または過電流故障がある場合、故障ライトは常に点灯します。障害が解消されると、赤色のライトが消えます。ドライブに障害が発生した場合、電源を入れ直し、再度有効にするだけで障害を解決できます。 |
インストール ノート |
ドライバーの外形寸法は118 x 75.5 x 35.5mm、取り付け穴間隔は112.5mmです。水平または垂直設置が可能です(垂直設置を推奨)。設置するときは、放熱を促進するために金属キャビネットに近づける必要があります。 |

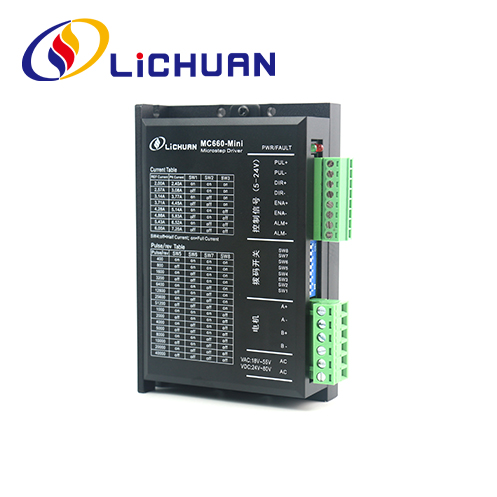

MC660-Mini ドライバの細分精度、ダイナミック電流、およびハーフ/フル電流は、次のように 8 ビット ダイヤル スイッチを通じて設定できます。
出力ピーク電流 | 出力平均電流 | SW1 | SW2 | SW3 |
2.4A | 2.0A | の上 | の上 | の上 |
3.08A | 2.57A | オフ | の上 | の上 |
3.77A | 3.14A | の上 | オフ | の上 |
4.45A | 3.71A | オフ | オフ | の上 |
5.14A | 4.28A | の上 | の上 | オフ |
5.83A | 4.86A | オフ | の上 | オフ |
6.52A | 5.43A | の上 | オフ | オフ |
7.2A | 6.0A | オフ | オフ | オフ |
ステップ/回転 | SW5 | SW6 | SW7 | SW8 |
400 | の上 | の上 | の上 | の上 |
800 | オフ | の上 | の上 | の上 |
1600 | の上 | オフ | の上 | の上 |
3200 | オフ | オフ | の上 | の上 |
6400 | の上 | の上 | オフ | の上 |
12800 | オフ | の上 | オフ | の上 |
25600 | の上 | オフ | オフ | の上 |
51200 | オフ | オフ | オフ | の上 |
1000 | の上 | の上 | の上 | オフ |
2000 | オフ | の上 | の上 | オフ |
4000 | の上 | オフ | の上 | オフ |
5000 | オフ | オフ | の上 | オフ |
8000 | の上 | の上 | オフ | オフ |
10000 | オフ | の上 | オフ | オフ |
20000 | の上 | オフ | オフ | オフ |
40000 | オフ | オフ | オフ | オフ |
